Особенности конструкции нашего разводного станка:

1. Вращающиеся опоры спинки пилы предотвращают образование риски.
2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.
3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу, как на обычных разводных станках, рабочая зона неподвижной опорной пластины имеет сменную каленую вставку.
4. Во избежание образования выработки (ямки) и неизменности показаний индикатора в любой точке касания установлен каленый наконечник индикатора, имеющий шлифованный (с разницей толщины по всей поверхности 0.01мм), а не точеный (с разницей 0.1 мм) торец.
5. Чтобы во время движения зубья пилы не резали наконечник индикатора, в неподвижной опорной пластине установлены 2 отбойных шарика.
6. Для обеспечения постоянства точки толкания толкатель сделан в виде усеченного конуса с вращающимся подшипниковым шариком на конце.
7. Толкатель движется не прямо, а по радиусу.  Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков  даже сильно каленые зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3 слабыми движениями.
8. Чтобы во время развода при слишком большом усилии не ломались зубья (особенно каленые), в станке предусмотрен ограничитель усилия.

Устройство станка для заточки и разводки ленточных пил

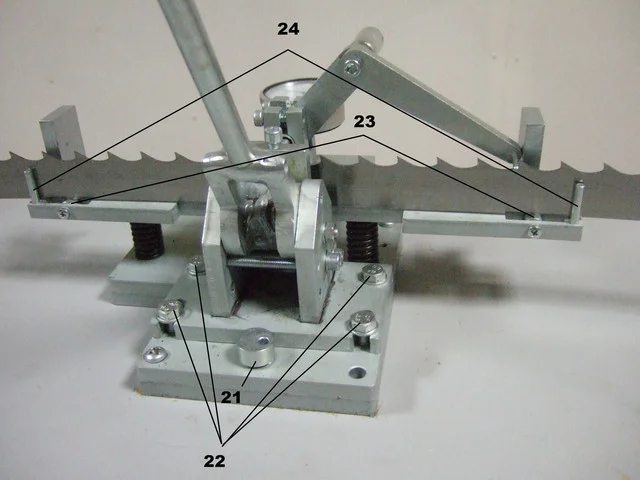

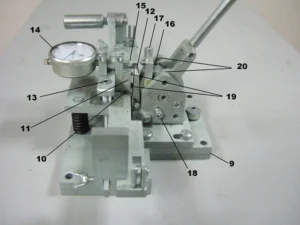

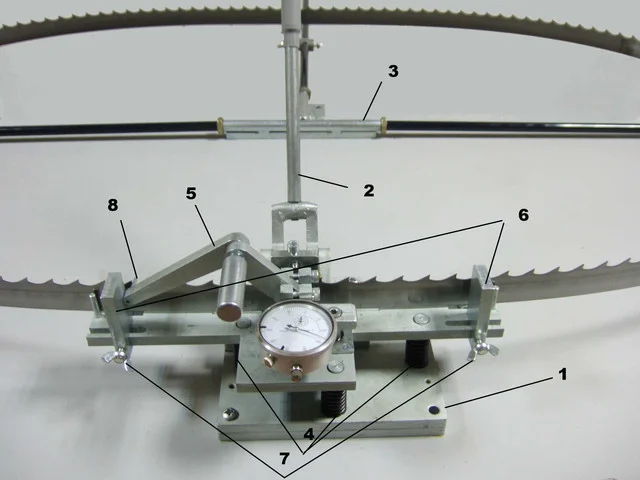

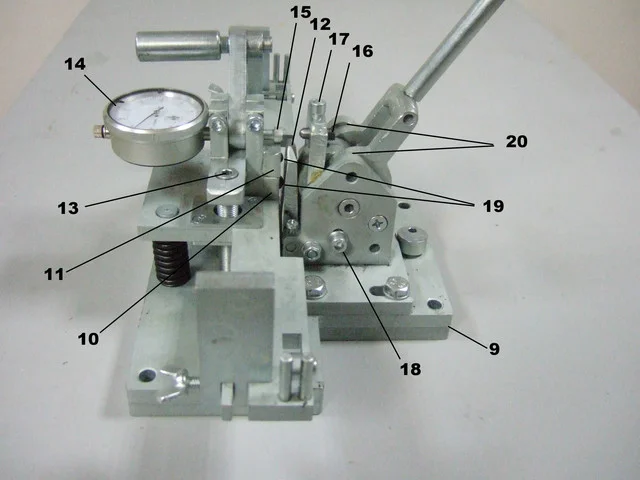

Пояснения к фото разводного станка

1. Разводной станок;
2. Ручка станка;
3. Держатель лучей;
4. Несущие пружины;
5. Механизм толкания на три зуба;
6. Регулируемые упоры механизма толкания;
7. Крепление упоров;
8. Вал механизма толкания;
9. Массивная несущая плита;
10. Неподвижная опорная пластина;
11. Сменная каленая вставка;
12. Пластина, прижимающая тело пилы;
13. Винт – регулятор высоты разводимой части зуба;
14. Индикатор;
15. Каленый, шлифованный с торца наконечник индикатора;
16. Толкатель зуба в виде усеченного конуса с шариком на конце;
17. Фиксирующий винт толкателя зуба;
18. Ограничитель хода рычага (нажима на зуб);
19. Отталкивающие тело пилы подпружиненные шарики;
20. Места капания масла при начальной притирке;
21. Эксцентрик;
22. Болты крепления эксцентрикового механизма;
23. Вращающиеся опорные ролики;
24. Вертикальные направляющие.
